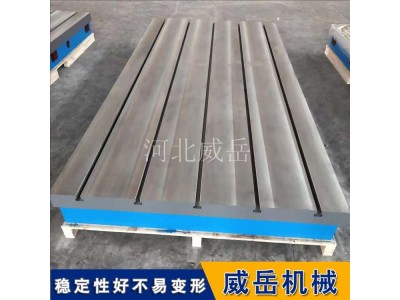

横竖槽铸铁平台固定设备 铁地板2级精度 铸铁平台送调平垫铁

横竖槽铸铁平台横向与纵向交织T型槽，构成了一个精的平面坐标系，让定位有据可依。T型结构：槽口小，底部宽，好匹配T型螺栓，实现“从内部拉紧”的固定。横竖槽铸铁平台高精度、高稳定性、耐磨、减震，是精制造与检测的基石。横竖槽铸铁平台这些槽不仅仅是“槽”，更是定位、固定、支撑、测量的基准系统。

直接将工件放置于横竖槽铸铁平台上，利用平台的平面度进行划线或检测平面度。横竖槽铸铁平台配合方箱、直角尺、V型架等工具，将工件抬升或夹持至理想位置，利用T型槽固定这些辅具，实现对工件垂直度、平行度、同心度等形位公差的快速、精测量。横竖槽铸铁平台搭建临时检测工装。在检测复杂零件时，可以利用槽系快速安装定位销、挡块、支撑柱，为特定零件量身定做一套可重复使用的检测方案，效率倍增。

横竖槽铸铁平台装配调试的精地基，大型设备的装配，对基准和同轴度要求高。作为大型部件变速箱、机座的装配平台，确保部件在水平状态下结合。进行平台装配法。以平台的平面和槽系为基准，依次安装和调整各个零部件，确保它们之间的相对位置精度。例如，装配流水线时，可以先将导轨的固定座精固定在T型槽的特定位置上。对于大型焊接件，可以将其固定在横竖槽铸铁平台上，以平台为基准去测量焊接变形，甚至利用平台的刚性作为反变形工装，进行校正。

要让横竖槽铸铁平台发挥大效能，需要一些神助攻。工具全家桶：备齐各种规格的T型螺栓、螺母、压板、垫铁、阶梯块、千斤顶等。清洁是王道：使用前后，务必用油石清理T型槽内的毛刺，用毛刷和吹气球清除铁屑灰尘。一个干净的平台是精度的一半。定期检测平台的平面度，必要时请专业人员进行刮研修复，保持其精度。
