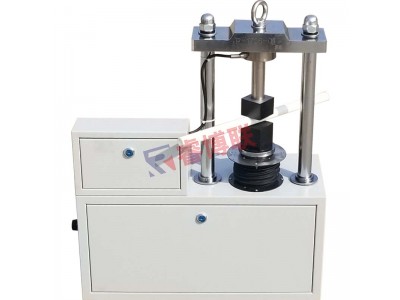

GBT43815-BK微电脑控制电工套管压力试验机

微电脑控制电工套管压力试验机用于电工套管、套管配件、多种塑料管、塑料波纹管、玻璃、陶瓷等非金属材料试样进行受压时的情况，做压力试验，从而了解产品受损情况及评估产品在受压时所能承受的耐压强度。产品符合GB/T43815《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》、JG 3050《建筑用绝缘电工套管及配件》、GB 20041.21《电缆管理用导管系统 刚性导管系统的特殊要求》等标准要求。

二、微电脑控制电工套管压力试验机主要技术指标：

1、Z大试验力：10000N

2、测量精度范围：20～10000N

3、示值相对误差：≦±1%

4、应力速率范围：30N/s-100N/s

5、应力速率相对误差：≦±2%

6、上下压板间距离：185mm

7、承压板直径：∮80 mm

8、丝杆Z大行程：50mm

9、丝杆直径：∮32mm

10、Z大静转距：1.8n.m

11、外型尺寸：224×524×685mm

12、净重：45kg

三、试验机结构与原理：

1、结构：试验机由步进电机、减速器、滚珠丝杆、主机架、传感器及嵌入式平板电脑和控制主板组成。采用两根立柱将上梁与台面板连在一起，滚珠丝杆机构安放在台面板上，构成试验机的主机架。采用步进电机加减速机和滚珠丝杆连接，带动滚珠丝杆上下运动，控制工作平稳且噪声低。采用嵌入式平板电脑时，嵌入式平板电脑箱子安装在立柱的右边。

2、工作原理：

机械加载原理：嵌入式平板电脑发送控制命令到步进电机驱动器，驱动步进电机转动，步进电机带动减速器再带动滚珠丝杆上下运动。

自动加载原理：在主机架的横梁下配置了一只负荷传感器，嵌入式平板电脑通过采样电路获取传感器的输出信号，变换成力值信息，根据该力值信息反馈给嵌入式平板电脑的控制程序，根据PID算法给出下一步的控制信号来驱动步进电机，从而完成自动加载功能。
