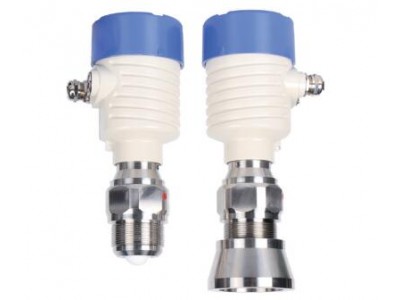

点击图片查看原图
SK120G调频波雷达物/液位计特性
太赫兹波段工业计量级雷达
精度佳,可靠性好,性价比高
精度佳非接触式物位和液位测量,极窄波束,透镜天线探测能力强,穿透能力强
标准4~20mA电流输出/标准HART/MODBUS/PROFIBUS总线协议通讯
TFT LCD彩色液晶阳光显示屏,阳关下直视操作
SK120G调频波雷达物/液位计应用
适用于高温高压反应釜,超大储罐测量,导波管道测量
适用于精度佳计量级测量,透视式测量
适用于强粉尘、蒸汽等极恶劣工况，以及带搅拌、加热棒等特殊过程仓储罐体
SK120G调频波雷达物/液位计技术参数
| 发射频率 |
120GHz,调频扫描频率宽度10 GHz |
|
测量范围 |
0.1~40/80/100m/150m |
|
测量分辨率 |
0.1mm |
|
测量精度 |
＜+/-0.7mm |
|
波速角 |
0.7° |
|
产品尺寸 |
253mm×97mm×97mm(不含法兰) |
|
产品连接 |
M48*2 |
|
天线类型 |
透镜,PTFE/PEEK/PE |
|
信号输出 |
1路: 4~20mA输出(DAC瞬时电流转换输出)(可选) |
|
通讯类型 |
4~20mA/HART/MODBUS/PROFIBUS(视具体型号序列不同而不同) |
|
故障输出 |
22 mA和20.5 mA(可设置) |
|
过程温度 |
-55~80℃ |
|
相对湿度 |
≤95%RH |
|
过程压力 |
-100-4000KPa |
|
供电电源 |
四线制9-40VDC(建议12VDC)/110~250VAC/50Hz/60Hz(交流) |
|
调整方式 |
上位机设置软件/按键配置/手机App配置/罐旁表配置 |
|
电子仓外壳材料 |
铝合金 |
|
连接方式 |
M20*1.5(Φ5.9mm) |
|
防护类型 |
IP68 |
