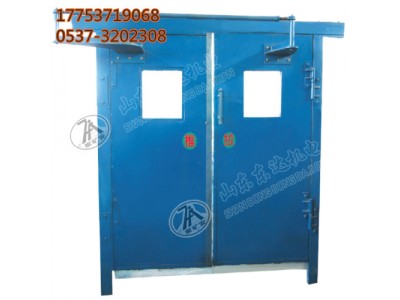

SWM系列无压风门 双向密封漏风量小 双扇钢制门框

SWM型无压风门为煤炭部九一年度研究课题，九三年五月通过技术鉴定，被列为煤炭部九五年煤矿安全重点推广项目之一。

该风门是目前我国煤矿井下较为理想的一种风门。它打破了长期以来老式传统风门的结构形式，巧妙地把作用在风门上的风压通过平衡机构将其转化为一种内力，并且平衡掉。充分显示出该风门结构独特、简单实用、安全可靠等突出优点。受到了专家及用户的高度评价，认为该无压风门属国内首创，技术性能处国内领先水平。产品远销全国各地的矿山企业，产生了极大的经济效益和社会效益，有着广阔的推广前景。

用途

SWM型无压风门主要用于矿山井下进回风巷和主要进回风巷之间每个联络巷中。

主要特点

1.开启力小，开启力与巷道内风压的大小和方向无关；

2.双向隔风，不须再设反向风门；

3.人车过后，风门能自动关闭；

4.双向密封，漏风量小；

5.关闭平稳，安全可靠；

6.防腐、防潮、防燃、强度大、不变形；

7.两道门之间可实现闭锁；

8.系统简单，易维护。

主要技术参数

1.风门开启形式：异向同步开闭；

2.手动开启力：150N左右；

3.门扇开启角度：≥90°。

工作原理

无压风门采用压力平衡原理，每道风门为双扇钢制门框，异向同步开闭，运用连杆平衡机构，把作用在风门上的压力通过连杆平衡机构转化为一种内力，并得到平衡，保证了风门打开时省力、方便灵活。另外，在风门开启方向门梁的异侧固定挡板，确保风流反向时，风门不被吹开。同时，通过配重块产生的牵引力实现风门自动关闭。

门体结构

门体主要由门框、门扇、平衡机构及配重等部分构成。门框、门扇均采用钢制焊接结构。

调节配重，风门能自动关闭。门扇与外动力连接后可实现风门自动。（详见安装说明书图）
